Zastosowanie
Cechy charakterystyczne
Klasyfikacja
Klasa odporności ogniowej zgodnie z PN-EN 13501-3, do EI 240 (ve, ho, i ↔ o) S
Wielkość nominalna
Warianty wykonania
Poniższe dotyczy Niemiec:
Jeśli klapy przeciwpożarowe z mechanicznym elementem odcinającym stosowane są jako transferowe należy sprawdzić i przestrzegać lokalnych przepisów budowlanych. Z reguły zastosowanie klap transferowych jest ograniczone do systemów nadciśnieniowych.

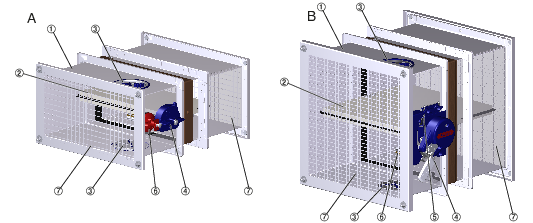

Części i charakterystyka
Wyposażenie
Akcesoria

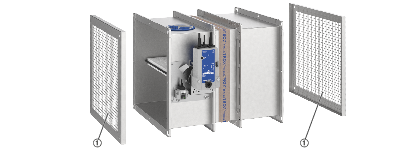

Elementy uzupełniające
Cechy konstrukcyjne
Materiały i powierzchnie
Obudowa:
Przegroda klapy:
Konstrukcja ODA:
Inne elementy:
Warianty obudowy wykonane ze stali nierdzewnej lub lakierowane proszkowo spełniają najbardziej rygorystyczne wymogi odporności na korozję. Szczegółowe dane dostępne na zapytanie.
Normy i wytyczne
Zakres dostawy
Jeżeli wyposażenie i akcesoria są dostarczane z klapami przeciwpożarowymi z fabryki, są one już uwzględnione w kodach zamówieniowych klap. W zależności od sytuacji montażowej, aby zapewnić prawidłową instalację, mogą być wymagane dodatkowe materiały do montażu i mocowania np. zaprawa, wkręty, wełna mineralna itp. Materiały te nie są objęte zakresem dostawy, chyba że wyraźnie określono, że należą do pakietu dostawy. Wybór dodatkowego wyposażenia lub akcesoriów, a także identyfikacja i zapewnienie materiałów do montażu i mocowania leży w gestii osób odpowiedzialnych za projekt i musi być dokonany z uwzględnieniem wymaganej klasyfikacji.
Konserwacja
Dane techniczne
* Dane dotyczą równomiernego przepływu strumienia powietrza przez klapę przeciwpożarową
Nieprawidłowe zastosowanie:
Poniższe dotyczy montażu na terenie Niemiec:
W przypadku pożaru klapa przeciwpożarowa automatycznie zamyka się, zapobiegając rozprzestrzenianiu się ognia i dymu przez system przewodów do sąsiednich stref pożarowych. W przypadku pożaru następuje zadziałanie elementu topikowego w temperaturze 72 °C lub 95 °C (w przypadku systemów wentylacyjnych o wyższych temperaturach). Mechanizm wyzwalający jest dostępny z zewnątrz i może być łatwo sprawdzany.
Wyłączniki krańcowe (opcjonalnie) sygnalizują położenie przegrody odcinającej.
Wielkość nominalna | 200 × 100 – 1500 × 800 mm ⁴ |
Długości obudowy | 305 i 500 mm |
Zakres strumieni objętości powietrza | Do 14400 l/s lub 51840 m³/h |
Zakres różnicy ciśnienia | Do 2000 Pa |
Zakres temperatury 1, 3 | -20 do 50 °C |
Temperatura wyzwalania | 72 °C lub 95 °C (do systemów wentylacyjnych o wyższych temperaturach) |
Prędkość przepływu powietrza ² | Standard construction ≤ 8 m/s, construction with spring return actuator ≤ 12 m/s, construction with explosion-proof actuator ExMax/RedMax-15-BF TR ≤ 10 m/s |
¹ Temperatura może różnić się w zależności od wariantu wykonania klapy. Szczegóły montażu w innych typach ścian dostępne na życzenie.
2 Dane dotyczą równomiernego przepływu strumienia powietrza przez klapę przeciwpożarową.
³ Należy unikać kondensacji i przepływu świeżego, wilgotnego powietrza, gdyż może to negatywnie wpływać na działanie klapy.
⁴ Przegroda klapy z uszczelką w wielkościach 1 i 2, przegroda klapy z elementem oporowym w wielkości 3.
Wielkości w rozdziale Funkcja
Powierzchnia netto i wsp. oporów miejscowych, szerokość 200 – 800 mm
H | (1) | B | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | ||
100 | A [m²] | 0,013 | 0,016 | 0,020 | 0,023 | 0,027 | 0,030 | 0,034 | 0,037 | 0,041 | 0,044 | 0,048 | 0,051 | 0,055 |
100 | ζ | 1,05 | 0,96 | 0,88 | 0,83 | 0,78 | 0,75 | 0,71 | 0,69 | 0,66 | 0,64 | 0,62 | 0,61 | 0,59 |
125 | A [m²] | 0,0175 | 0,0222 | 0,027 | 0,0317 | 0,0365 | 0,0412 | 0,046 | 0,0507 | 0,0555 | 0,0602 | 0,065 | 0,0697 | 0,0745 |
125 | ζ | 0,93 | 0,85 | 0,78 | 0,73 | 0,69 | 0,66 | 0,63 | 0,61 | 0,59 | 0,57 | 0,55 | 0,54 | 0,52 |
150 | A [m²] | 0,0221 | 0,0281 | 0,0341 | 0,0401 | 0,0461 | 0,0521 | 0,0581 | 0,0641 | 0,0701 | 0,0761 | 0,0821 | 0,0881 | 0,0941 |
150 | ζ | 0,85 | 0,77 | 0,71 | 0,67 | 0,63 | 0,60 | 0,58 | 0,55 | 0,54 | 0,52 | 0,50 | 0,49 | 0,48 |
160 | A [m²] | 0,024 | 0,030 | 0,037 | 0,043 | 0,05 | 0,056 | 0,063 | 0,069 | 0,076 | 0,082 | 0,089 | 0,095 | 0,102 |
160 | ζ | 0,66 | 0,60 | 0,55 | 0,52 | 0,49 | 0,47 | 0,45 | 0,43 | 0,41 | 0,40 | 0,39 | 0,38 | 0,37 |
200 | A [m²] | 0,031 | 0,040 | 0,048 | 0,057 | 0,065 | 0,074 | 0,082 | 0,091 | 0,099 | 0,108 | 0,116 | 0,125 | 0,133 |
200 | ζ | 0,74 | 0,67 | 0,62 | 0,58 | 0,55 | 0,52 | 0,50 | 0,48 | 0,47 | 0,45 | 0,44 | 0,43 | 0,41 |
250 | A [m²] | 0,0397 | 0,0507 | 0,0617 | 0,0727 | 0,0837 | 0,0947 | 0,1057 | 0,1167 | 0,1277 | 0,1387 | 0,1497 | 0,1607 | 0,1717 |
250 | ζ | 0,67 | 0,61 | 0,56 | 0,53 | 0,50 | 0,47 | 0,45 | 0,44 | 0,42 | 0,41 | 0,40 | 0,38 | 0,37 |
300 | A [m²] | 0,0489 | 0,0624 | 0,0759 | 0,0894 | 0,1029 | 0,1164 | 0,1299 | 0,1434 | 0,1569 | 0,1704 | 0,1839 | 0,1974 | 0,2109 |
300 | ζ | 0,62 | 0,56 | 0,52 | 0,49 | 0,46 | 0,44 | 0,42 | 0,40 | 0,39 | 0,38 | 0,36 | 0,35 | 0,34 |
350 | A [m²] | 0,0581 | 0,0741 | 0,0901 | 0,1061 | 0,1221 | 0,1381 | 0,1541 | 0,1701 | 0,1861 | 0,2021 | 0,2181 | 0,2341 | 0,2501 |
350 | ζ | 0,58 | 0,52 | 0,48 | 0,45 | 0,43 | 0,41 | 0,39 | 0,38 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 |
400 | A [m²] | 0,0673 | 0,0858 | 0,1043 | 0,1228 | 0,1413 | 0,1598 | 0,1783 | 0,1968 | 0,2153 | 0,2338 | 0,2523 | 0,2708 | 0,2893 |
400 | ζ | 0,54 | 0,49 | 0,46 | 0,43 | 0,40 | 0,39 | 0,37 | 0,35 | 0,34 | 0,33 | 0,32 | 0,31 | 0,30 |
450 | A [m²] | 0,0765 | 0,0975 | 0,1185 | 0,1395 | 0,1605 | 0,1815 | 0,2025 | 0,2235 | 0,2445 | 0,2355 | 0,2548 | 0,2741 | 0,2934 |
450 | ζ | 0,57 | 0,51 | 0,47 | 0,43 | 0,41 | 0,39 | 0,37 | 0,35 | 0,34 | 0,33 | 0,32 | 0,31 | 0,30 |
500 | A [m²] | 0,0857 | 0,1092 | 0,1327 | 0,1562 | 0,1797 | 0,2032 | 0,2267 | 0,2502 | 0,2737 | 0,266 | 0,2878 | 0,3096 | 0,3314 |
500 | ζ | 0,54 | 0,48 | 0,44 | 0,41 | 0,39 | 0,37 | 0,35 | 0,34 | 0,33 | 0,31 | 0,30 | 0,30 | 0,29 |
550 | A [m²] | 0,1264 | 0,1507 | 0,175 | 0,1993 | 0,2236 | 0,2479 | 0,2722 | 0,2965 | 0,3208 | 0,3451 | 0,3694 | ||
550 | ζ | 0,42 | 0,40 | 0,37 | 0,35 | 0,34 | 0,32 | 0,31 | 0,30 | 0,29 | 0,28 | 0,28 | ||
600 | A [m²] | 0,1394 | 0,1662 | 0,193 | 0,2198 | 0,2466 | 0,2734 | 0,3002 | 0,327 | 0,3538 | 0,3806 | 0,4074 | ||
600 | ζ | 0,41 | 0,38 | 0,36 | 0,34 | 0,32 | 0,31 | 0,30 | 0,29 | 0,28 | 0,27 | 0,27 | ||
650 | A [m²] | 0,1524 | 0,1817 | 0,211 | 0,2403 | 0,2696 | 0,2989 | 0,3282 | 0,3575 | 0,3868 | 0,4161 | 0,4454 | ||
650 | ζ | 0,39 | 0,37 | 0,35 | 0,33 | 0,31 | 0,30 | 0,29 | 0,28 | 0,27 | 0,26 | 0,26 | ||
700 | A [m²] | 0,1654 | 0,1972 | 0,229 | 0,2608 | 0,2926 | 0,3244 | 0,3562 | 0,388 | 0,4198 | 0,4516 | 0,4834 | ||
700 | ζ | 0,38 | 0,35 | 0,33 | 0,32 | 0,30 | 0,29 | 0,28 | 0,27 | 0,26 | 0,25 | 0,25 | ||
750 | A [m²] | 0,1784 | 0,2127 | 0,247 | 0,2813 | 0,3156 | 0,3499 | 0,3842 | 0,4185 | 0,4528 | 0,4871 | 0,5214 | ||
750 | ζ | 0,37 | 0,34 | 0,32 | 0,31 | 0,29 | 0,28 | 0,27 | 0,26 | 0,25 | 0,25 | 0,24 | ||
800 | A [m²] | 0,1914 | 0,2282 | 0,265 | 0,3018 | 0,3386 | 0,3754 | 0,4122 | 0,449 | 0,4858 | 0,5226 | 0,5594 | ||
800 | ζ | 0,36 | 0,33 | 0,32 | 0,30 | 0,29 | 0,27 | 0,26 | 0,26 | 0,25 | 0,24 | 0,23 |
(1) Parametr
Powierzchnia netto i wsp. oporów miejscowych, szerokość 850 – 1500 mm
H | Parametr | B | ||||||
---|---|---|---|---|---|---|---|---|
900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||
200 | A [m²] | 0,117 | 0,1665 | 0,1442 | 0,1578 | 0,1714 | 0,185 | 0,1986 |
200 | ζ | 0,44 | 0,42 | 0,40 | 0,39 | 0,38 | 0,36 | 0,35 |
250 | A [m²] | 0,16 | 0,2157 | 0,1972 | 0,2158 | 0,2344 | 0,253 | 0,2716 |
250 | ζ | 0,39 | 0,37 | 0,35 | 0,34 | 0,33 | 0,32 | 0,31 |
300 | A [m²] | 0,203 | 0,2649 | 0,2502 | 0,2738 | 0,2974 | 0,321 | 0,3446 |
300 | ζ | 0,35 | 0,34 | 0,32 | 0,31 | 0,30 | 0,29 | 0,28 |
350 | A [m²] | 0,246 | 0,2746 | 0,3032 | 0,3318 | 0,3604 | 0,389 | 0,4176 |
350 | ζ | 0,32 | 0,31 | 0,30 | 0,29 | 0,28 | 0,27 | 0,26 |
400 | A [m²] | 0,289 | 0,3226 | 0,3562 | 0,3898 | 0,4234 | 0,457 | 0,4906 |
400 | ζ | 0,30 | 0,29 | 0,28 | 0,27 | 0,26 | 0,25 | 0,25 |
450 | A [m²] | 0,332 | 0,3706 | 0,4092 | 0,4478 | 0,4864 | 0,525 | 0,5636 |
450 | ζ | 0,29 | 0,28 | 0,26 | 0,26 | 0,25 | 0,24 | 0,23 |
500 | A [m²] | 0,375 | 0,4186 | 0,4622 | 0,5058 | 0,5494 | 0,593 | 0,6366 |
500 | ζ | 0,27 | 0,26 | 0,25 | 0,24 | 0,24 | 0,23 | 0,22 |
550 | A [m²] | 0,418 | 0,4666 | 0,5152 | 0,5638 | 0,6124 | 0,661 | 0,7096 |
550 | ζ | 0,26 | 0,25 | 0,24 | 0,23 | 0,23 | 0,22 | 0,21 |
600 | A [m²] | 0,461 | 0,5146 | 0,5682 | 0,6218 | 0,6754 | 0,729 | 0,7826 |
600 | ζ | 0,25 | 0,24 | 0,23 | 0,22 | 0,22 | 0,21 | 0,20 |
650 | A [m²] | 0,504 | 0,5626 | 0,6212 | 0,6798 | 0,7384 | 0,797 | 0,8556 |
650 | ζ | 0,24 | 0,23 | 0,22 | 0,22 | 0,21 | 0,20 | 0,20 |
700 | A [m²] | 0,547 | 0,6106 | 0,6742 | 0,7378 | 0,8014 | 0,865 | 0,9286 |
700 | ζ | 0,24 | 0,23 | 0,22 | 0,21 | 0,20 | 0,20 | 0,19 |
750 | A [m²] | 0,59 | 0,6586 | 0,7272 | 0,7958 | 0,8644 | 0,933 | 1,0016 |
750 | ζ | 0,23 | 0,22 | 0,21 | 0,20 | 0,20 | 0,19 | 0,19 |
800 | A [m²] | 0,633 | 0,7066 | 0,7802 | 0,8538 | 0,9274 | 1,01 | 1,0746 |
800 | ζ | 0,22 | 0,21 | 0,20 | 0,20 | 0,19 | 0,19 | 0,18 |
① Parametr
Tabele szybkiego doboru zawierają wartości strumieni objętości powietrza dla różnych mocy akustycznych, a także strat ciśnienia do 35 Pa. Wartości pośrednie mogą być interpolowane. Wartości pośrednie mogą być obliczone w programie doboru urządzeń Easy Product Finder. Aktualna wersja programu dostępna jest do pobrania:
https://www.trox-bsh.pl/projektowanie/program-doboru-urz%C4%85dze%C5%84-easy-product-finder-6cfb78faaa4a64a8
Strumień objętości powietrza qv w [m³/h] przy stracie ciśnienia Δpst 35 Pa
200 – 650 mm
H | LWA [dB(A)] | B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | ||
100 | 35 | 390 | 484 | 577 | 668 | 759 | 849 | 938 | 1027 | 1116 | 1205 |
125 | 35 | 507 | 627 | 745 | 862 | 978 | 1093 | 1208 | 1322 | 1435 | 1548 |
150 | 35 | 619 | 764 | 907 | 1048 | 1188 | 1326 | 1464 | 1601 | 1737 | 1873 |
160 | 35 | 728 | 897 | 1063 | 1227 | 1390 | 1550 | 1710 | 1869 | 2027 | 2185 |
200 | 35 | 835 | 1028 | 1216 | 1402 | 1586 | 1769 | 1950 | 2130 | 2309 | 2487 |
250 | 35 | 1026 | 1264 | 1496 | 1725 | 1951 | 2174 | 2396 | 2616 | 2835 | 3053 |
300 | 35 | 1232 | 1512 | 1786 | 2056 | 2321 | 2584 | 2844 | 3103 | 3360 | 3615 |
350 | 35 | 1434 | 1757 | 2071 | 2379 | 2683 | 2984 | 3281 | 3577 | 3870 | 4161 |
400 | 35 | 1634 | 1997 | 2351 | 2698 | 3039 | 3377 | 3710 | 4041 | 4369 | 4696 |
450 | 35 | 1474 | 1856 | 2225 | 2585 | 2938 | 3286 | 3629 | 3969 | 4305 | 4640 |
500 | 35 | 1647 | 2071 | 2480 | 2878 | 3269 | 3652 | 4031 | 4406 | 4778 | 5146 |
550 | 35 | 2733 | 3169 | 3595 | 4015 | 4429 | 4838 | 5243 | 5645 | ||
600 | 35 | 2983 | 3456 | 3919 | 4374 | 4823 | 5266 | 5704 | 6139 | ||
650 | 35 | 3232 | 3742 | 4241 | 4730 | 5213 | 5689 | 6160 | 6627 | ||
700 | 35 | 3479 | 4026 | 4560 | 5084 | 5600 | 6109 | 6613 | 7112 | ||
750 | 35 | 3725 | 4308 | 4877 | 5435 | 5984 | 6526 | 7062 | 7592 | ||
800 | 35 | 3970 | 4589 | 5193 | 5784 | 6367 | 6941 | 7508 | 8070 |
Strumień objętości powietrza qv w [m³/h] przy stracie ciśnienia Δpst 35 Pa
700 – 1500 mm
H | LWA [dB(A)] | B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
700 | 750 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||
100 | 35 | 1293 | 1380 | 1468 | |||||||
125 | 35 | 1660 | 1772 | 1883 | |||||||
150 | 35 | 2008 | 2142 | 2276 | |||||||
160 | 35 | 2341 | 2497 | 2653 | |||||||
200 | 35 | 2664 | 2841 | 3017 | 2633 | 2915 | 3196 | 3476 | 3754 | 4031 | 4308 |
250 | 35 | 3270 | 3486 | 3701 | 3422 | 3785 | 4147 | 4506 | 4864 | 5221 | 5576 |
300 | 35 | 3869 | 4122 | 4374 | 4172 | 4611 | 5048 | 5482 | 5915 | 6345 | 6774 |
350 | 35 | 4451 | 4739 | 5027 | 4895 | 5406 | 5914 | 6419 | 6922 | 7423 | 7922 |
400 | 35 | 5020 | 5343 | 5664 | 5597 | 6177 | 6753 | 7327 | 7897 | 8465 | 9031 |
450 | 35 | 4972 | 5302 | 5630 | 6282 | 6929 | 7572 | 8211 | 8847 | 9480 | 10110 |
500 | 35 | 5512 | 5875 | 6237 | 6955 | 7667 | 8374 | 9077 | 9776 | 10471 | 11164 |
550 | 35 | 6044 | 6440 | 6834 | 7616 | 8392 | 9162 | 9926 | 10687 | 11444 | 12198 |
600 | 35 | 6570 | 6998 | 7424 | 8269 | 9107 | 9938 | 10763 | 11584 | 12401 | 13214 |
650 | 35 | 7091 | 7551 | 8008 | 8914 | 9813 | 10704 | 11589 | 12469 | 13344 | 14216 |
700 | 35 | 7606 | 8098 | 8585 | 9553 | 10511 | 11461 | 12405 | 13343 | 14276 | 15204 |
750 | 35 | 8118 | 8640 | 9158 | 10186 | 11203 | 12211 | 13213 | 14208 | 15197 | 16181 |
800 | 35 | 8626 | 9178 | 9727 | 10813 | 11889 | 12955 | 14013 | 15064 | 16109 | 17149 |
Strumień objętości powietrza qv w [m³/h] przy stracie ciśnienia Δpst 35 Pa
200 – 650 mm
H | LWA [dB(A)] | B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | ||
100 | 45 | 525 | 690 | 841 | 975 | 1107 | 1239 | 1369 | 1499 | 1629 | 1758 |
125 | 45 | 710 | 870 | 1088 | 1258 | 1427 | 1595 | 1762 | 1928 | 2094 | 2258 |
150 | 45 | 880 | 1115 | 1323 | 1529 | 1733 | 1935 | 2136 | 2336 | 2534 | 2732 |
160 | 45 | 1063 | 1309 | 1552 | 1791 | 2028 | 2262 | 2496 | 2727 | 2958 | 3188 |
200 | 45 | 1219 | 1499 | 1775 | 2046 | 2314 | 2580 | 2845 | 3107 | 3368 | 3628 |
250 | 45 | 1498 | 1844 | 2183 | 2517 | 2846 | 3173 | 3496 | 3818 | 4137 | 4455 |
300 | 45 | 1797 | 2207 | 2607 | 2999 | 3387 | 3770 | 4150 | 4527 | 4902 | 5274 |
350 | 45 | 2092 | 2563 | 3022 | 3472 | 3915 | 4354 | 4788 | 5218 | 5646 | 6071 |
400 | 45 | 2384 | 2915 | 3431 | 3937 | 4435 | 4927 | 5413 | 5896 | 6375 | 6851 |
450 | 45 | 2151 | 2709 | 3247 | 3772 | 4287 | 4794 | 5295 | 5790 | 6282 | 6769 |
500 | 45 | 2404 | 3022 | 3619 | 4200 | 4769 | 5329 | 5882 | 6429 | 6971 | 7508 |
550 | 45 | 3987 | 4623 | 5246 | 5858 | 6462 | 7059 | 7650 | 8237 | ||
600 | 45 | 4353 | 5043 | 5718 | 6382 | 7036 | 7683 | 8322 | 8957 | ||
650 | 45 | 4715 | 5460 | 6187 | 6902 | 7605 | 8300 | 8988 | 9669 | ||
700 | 45 | 5076 | 5874 | 6653 | 7418 | 8170 | 8913 | 9648 | 10376 | ||
750 | 45 | 5435 | 6286 | 7116 | 7930 | 8731 | 9522 | 10303 | 11077 | ||
800 | 45 | 5792 | 6695 | 7576 | 8440 | 9289 | 10127 | 10954 | 11774 |
Strumień objętości powietrza qv w [m³/h] przy stracie ciśnienia Δpst 35 Pa
700 – 1500 mm
H | LWA [dB(A)] | B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
700 | 750 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||
100 | 45 | 1886 | 2014 | 2142 | |||||||
125 | 45 | 2422 | 2585 | 2748 | |||||||
150 | 45 | 2929 | 3126 | 3322 | |||||||
160 | 45 | 3416 | 3644 | 3871 | |||||||
200 | 45 | 3887 | 4145 | 4402 | 3842 | 4254 | 4663 | 5071 | 5477 | 5882 | 6285 |
250 | 45 | 4771 | 5086 | 5400 | 4993 | 5523 | 6050 | 6575 | 7097 | 7617 | 8136 |
300 | 45 | 5645 | 6014 | 6382 | 6088 | 6728 | 7365 | 7999 | 8630 | 9258 | 9884 |
350 | 45 | 6494 | 6915 | 7334 | 7142 | 7888 | 8629 | 9366 | 10100 | 10830 | 11558 |
400 | 45 | 7324 | 7795 | 8264 | 8166 | 9012 | 9853 | 10690 | 11522 | 12351 | 13177 |
450 | 45 | 7254 | 7735 | 8214 | 9166 | 10110 | 11048 | 11980 | 12908 | 13831 | 14751 |
500 | 45 | 8042 | 8572 | 9100 | 10147 | 11186 | 12217 | 13243 | 14263 | 15278 | 16289 |
550 | 45 | 8818 | 9397 | 9971 | 11113 | 12244 | 13367 | 14483 | 15593 | 16697 | 17797 |
600 | 45 | 9586 | 10211 | 10832 | 12065 | 13287 | 14499 | 15704 | 16902 | 18093 | 19280 |
650 | 45 | 10345 | 11016 | 11683 | 13006 | 14317 | 15617 | 16908 | 18192 | 19470 | 20741 |
700 | 45 | 11098 | 11814 | 12526 | 13938 | 15336 | 16722 | 18099 | 19467 | 20828 | 22183 |
750 | 45 | 11844 | 12606 | 13362 | 14861 | 16345 | 17816 | 19277 | 20729 | 22172 | 23609 |
800 | 45 | 12586 | 13391 | 14191 | 15777 | 17346 | 18901 | 20444 | 21978 | 23503 | 25020 |
Program Easy Product Finder umożliwia dobór urządzeń zgodnie z indywidualnymi wymaganiami projektów. Program Easy Product Finder dostępny jest na stronie internetowej firmy.
Przykład doboru
Dane Szybki dobór
Strumień objętości powietrza: 3350 m³/h FK2-EU/400×300×500
Maksymalna szerokość: 300 mm
Poziom mocy akustycznej: 45 dB(A)
Tekst do specyfikacji
Klapa przeciwpożarowa zgodna z europejską normą produktową PN-EN 15650 kwadratowa lub prostokątna, z dwoma dużymi otworami inspekcyjnymi otwieranymi bez dodatkowych narzędzi. Odporność ogniowa badana zgodnie z PN-EN 1366-2 (300 Pa i 500 Pa podciśnienia), oznakowana CE.
Deklaracja właściwości użytkowych producenta klap przeciwpożarowych (DWU) obejmuje potwierdzenie odpowiednich warunków montażu na przykład w, na i poza ścianami i stropami, zgodnie z zasadniczymi charakterystykami takimi jak wielkość, konstrukcja wsporcza, wariant wykonania, sposób montażu i odpowiednie klasy odporności ogniowej zgodnie z klasyfikacją według normy PN-EN 13501-3.
Gotowe do zastosowania urządzenie, z mechanizmem wyzwalającym i ognioodporną przegrodą, z możliwością montażu w położeniu poziomym lub pionowym. W zależności od zastosowania, sklasyfikowane od:
EI 30 (ve, ho i ↔ o) S do EI 240 (ve, ho i ↔ o) S
Przeznaczone do montażu:
Montaż z wykorzystaniem zaprawy
Montaż bezzaprawowy
Montaż z płytą ogniochronną
Wielkości od (B × H) 200 mm × 100 mm – 1500 mm × 800 mm, wielkości pośrednie od 1 mm.
Zoptymalizowana obudowa w klasie szczelności do C zgodnie z PN-EN 1751 zapewniająca niskie straty ciśnienia i poziom mocy akustycznej.
Obudowa klapy przeciwpożarowej wykonana z blachy stalowej ocynkowanej, opcjonalnie stali ocynkowanej lakierowanej proszkowo RAL 7001 lub stali nierdzewnej 1.4301.
Przegroda odcinająca wykonana ze specjalnego materiału izolacyjnego, opcjonalnie z powłoką.
Ochrona przed korozją zgodnie z PN-EN 15650 w połączeniu z PN-EN 60068-2-52.Spełnia wymagania higieniczne wytycznych VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779 także Önorm H 6020 i H 6021 oraz SWKI. Długość obudowy 305 mm lub 500 mm z kołnierzem 30 mm (L = 500 mm) do połączenia z przewodami wykonanymi z materiałów niepalnych lub palnych. Termiczne wyzwalanie klapy w temperaturze 72 °C lub 95 °C (systemy z ciepłym powietrzem) za pomocą wyzwalacza termicznego lub termoelektrycznego w przypadku siłowników ze sprężyną powrotną, przełącznikiem i diodą kontrolną (LED). Wykonanie z bezszczotkowymi siłownikami ze sprężyną powrotną do otwierania i zamykania klap przeciwpożarowych, także podczas pracy systemu wentylacji i niezależnie od wielkości nominalnej, szczególnie przydatne podczas testów lub przy odcinaniu części systemu przewodów. Możliwe jest doposażenie klapy w siłownik ze sprężyną powrotną z zewnątrz, bez ingerencji w oś klapy.
Wykonanie przeciwwybuchowe dla stref 1, 2, 21 i 22 dostępne w wersji z wyłącznikiem krańcowym lub z siłownikiem ze sprężyną powrotną.
W wersji z izolacją termiczną, wykonaną z 32 mm syntetycznego kauczuku komórkowego, klasa odporności ogniowej: B-s2-d0, siłownik ze sprężyną powrotną i wypełnienie zaprawą na obwodzie, odpowiednie do ograniczania zjawiska kondensacji
Cechy charakterystyczne
Dane techniczne
* Dane dotyczą równomiernego przepływu strumienia powietrza przez klapę przeciwpożarową
Materiały i powierzchnie
TROX obudowa:
Przegroda klapy:
Konstrukcja ODA:
Inne elementy:
Warianty obudowy wykonane ze stali nierdzewnej lub lakierowane proszkowo spełniają najbardziej rygorystyczne wymogi odporności na korozję. Szczegółowe dane dostępne na zapytanie.
Kryteria równoważności
Deklaracja właściwości użytkowych, zgodnie z rozporządzeniem o warunkach wprowadzenia do obrotu wyrobów budowlanych, potwierdza wszystkie sposoby montażu zgodnie z certyfikatem CE, a także potwierdza klasę odporności ogniowej do EI 240 S zgodnie z PN-EN 13501-3 i zasadnicze charakterystyki wyrobu w określonym zakresie wielkości i dla określonych konstrukcji wsporczych
FK2-EU | – | 1 – 7 | / | DE | / | 600 × 400 × 500 | / | ES | / | A0 | / | Z43 |
| | | | | | | | | | | | | | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
Wariant wykonania | Obudowa, ocynkowana |
Temperatura wyzwalania | 95°C |
Kraj przeznaczenia | Niemcy |
Wielkość | 600 × 200 × 500 mm |
Wyposażenie dodatkowe 1 | Zestaw montażowy ES |
Wyposażenie dodatkowe 2 | Kratka maskująca po stronie obsługowej |
Wyposażenie dodatkowe | Siłownik ze sprężyną powrotną 230 V AC |
FK2-EU | – | 1-7-ODA | / | DE | / | 600 × 400 × 500 | / | … | / | … | / | Z43 |
| | | | | | | | | | | | | | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
Wariant wykonania | Obudowa, lakierowana proszkowo, szary (RAL 7001), impregnowana przegroda klapy i izolowana obudowa (32 mm Armaflex Ultima) |
Temperatura wyzwalania | 72°C |
Kraj przeznaczenia | Niemcy |
Wielkość | 600 × 200 × 500 mm |
Wyposażenie dodatkowe 1 | Bez wyposażenia |
Wyposażenie dodatkowe 2 | Bez wyposażenia |
Wyposażenie dodatkowe | Siłownik ze sprężyną powrotną 24 V i AS-EM |
FK2-EU | – | 1 – 7 | / | DE | / | 600 × 400 × 500 | / | ES | / | AA | / | Z01 |
| | | | | | | | | | | | | | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
Wariant wykonania | Obudowa, ocynkowana |
Kraj przeznaczenia | Niemcy |
Wielkość | 200 × 200 × 500 mm |
Wyposażenie dodatkowe 1 | Bez wyposażenia |
Wyposażenie dodatkowe 2 | Obustronne kratki maskujące |
Wyposażenie dodatkowe | Wyłączniki krańcowe do sygnalizacji położenia przegrody odcinającej OTWARTA i ZAMKNIĘTA |
FK2-EU | – | 1 – 7 | / | DE | / | 600 × 400 × 500 | / | ES | / | AA | / | Z43RM |
| | | | | | | | | | | | | | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
Wariant wykonania | Obudowa lakierowana proszkowo, RAL 7001, szary |
Kraj przeznaczenia | Niemcy |
Wielkość | 200 × 200 × 500 mm |
Wyposażenie dodatkowe 1 | Bez |
Wyposażenie dodatkowe 2 | Obustronne kratki maskujące |
Wyposażenie dodatkowe | Siłownik ze sprężyną powrotną 230 V AC z fabrycznie zamontowanym i okablowanym czujnikim dymu RM-O-3-D w funkcji klapy transferowej |
Ciężary klap [kg] o długości obudowy L = 305 [mm] / L = 500 [mm]
H | B | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
100 | 4/5 | 5/6 | 6/8 | 7/9 | 8/11 | 9/12 | 10/13 | – | – | – | – | – | – | – |
150 | 4/6 | 5/7 | 7/9 | 8/10 | 9/12 | 10/13 | 11/15 | – | – | – | – | – | – | – |
200 | 5/7 | 6/8 | 7/10 | 9/12 | 10/13 | 11/15 | 12/16 | 15/20 | 16/21 | 21/27 | 23/29 | 24/31 | 26/32 | 27/34 |
250 | 7/9 | 8/10 | 10/12 | 11/14 | 12/16 | 14/18 | 15/19 | 16/21 | 18/23 | 24/29 | 25/31 | 27/33 | 29/35 | 30/38 |
300 | 8/10 | 9/12 | 11/14 | 12/15 | 13/17 | 15/19 | 16/21 | 18/23 | 19/25 | 26/32 | 28/34 | 30/36 | 32/39 | 33/41 |
350 | 8/11 | 10/13 | 11/15 | 13/17 | 15/18 | 16/20 | 18/22 | 24/29 | 26/32 | 28/34 | 30/37 | 32/39 | 34/42 | 36/44 |
400 | 9/11 | 11/13 | 12/16 | 14/18 | 16/20 | 17/22 | 19/24 | 26/31 | 28/34 | 31/37 | 33/39 | 35/42 | 37/45 | 39/47 |
450 | 10/12 | 11/14 | 13/17 | 15/19 | 17/21 | 23/28 | 26/31 | 28/34 | 30/36 | 33/39 | 35/42 | 38/45 | 40/48 | 43/50 |
500 | 10/13 | 12/15 | 14/18 | 16/20 | 18/22 | 25/30 | 27/33 | 30/36 | 33/39 | 35/42 | 36/45 | 40/48 | 43/51 | 46/54 |
550 | – | 15/19 | 18/22 | 21/26 | 24/28 | 26/32 | 29/35 | 32/38 | 35/41 | 37/44 | 40/47 | 43/51 | 46/54 | 49/57 |
600 | – | 16/20 | 19/23 | 22/27 | 25/30 | 28/33 | 31/37 | 34/40 | 37/43 | 40/47 | 43/50 | 46/53 | 49/57 | 52/60 |
650 | – | 17/21 | 20/25 | 23/28 | 27/32 | 30/35 | 33/39 | 36/42 | 39/46 | 42/49 | 45/53 | 48/56 | 51/60 | 55/63 |
700 | – | 18/22 | 21/26 | 25/30 | 28/33 | 31/37 | 35/41 | 38/44 | 41/48 | 44/52 | 48/55 | 51/59 | 54/63 | 58/67 |
750 | – | 19/23 | 22/27 | 26/31 | 29/35 | 33/39 | 36/43 | 40/47 | 43/50 | 47/54 | 50/58 | 54/62 | 57/66 | 61/70 |
800 | – | 20/24 | 24/28 | 27/33 | 31/36 | 34/40 | 38/44 | 42/49 | 45/53 | 49/57 | 53/61 | 56/65 | 60/69 | 64/73 |
Montaż i uruchomienie
Montaż należy przeprowadzać zgodnie z wytycznymi zawartymi w instrukcji montażu i eksploatacji.
Montaż z wykorzystaniem zaprawy:
Montaż bezzaprawowy:
① Niezbędna wolna przestrzeń umożliwiająca dostęp do mechanizmu wyzwalającego.
Ciężary FK2-EU z wyzwalaczem topikowym (bez kratek maskujących) + ok. 2.5 kg, tabela wymiarów FK2-EU z wyzwalaczem topikowym.
Wielkości 1 do 3 i sposób montażu siłownika ze sprężyną powrotną [A] lub [B], patrz opis funkcjonalny.
FK2-EU z siłownikiem Belimo ze sprężyną powrotną, kanałowym czujnikiem dymu RM-O-3-D (montaż do wspornika, w pakiecie dostawy) i kratką maskującą – przykładowo, wariant ze wspornikiem po stronie siłownika, na górze z prawej
① Niezbędna wolna przestrzeń umożliwiająca dostęp do mechanizmu wyzwalającego. Ciężary FK2-EU z wyzwalaczem topikowym (bez kratek maskujących) + ok. 2.5 kg, tabela wymiarów FK2-EU z wyzwalaczem topikowym. Wielkości 1 do 3 i sposób montażu siłownika ze sprężyną powrotną [A] lub [B], patrz opis funkcjonalny.
* Przedłużki wymagane dla H > 400 mm
* Przedłużki wymagane dla H > 400 mm
Akcesoria 1 - Zestawy montażowe
L | Kod zamówieniowy |
---|---|
500 | ES |
L | Kod zamówieniowy |
---|---|
305 mm z przedłużką V powyżej 500 mm | E3 |
L | Kod zamówieniowy |
---|---|
500 | EW |
L | Kod zamówieniowy |
---|---|
500 | GM |
L | Kod zamówieniowy |
---|---|
500 | WA |
L | Kod zamówieniowy |
---|---|
500 | WE |
L | Kod zamówieniowy |
---|---|
500 | GL100 |
Akcesoria 2 - Kratka maskująca
Strona obsługowa | Strona zabudowy | Kod zamówieniowy | Długość obudowy |
---|---|---|---|
Kratka maskująca | – | A0 | 305/500 |
– | Kratka maskująca | 0A | 500 |
Kratka maskująca | Kratka maskująca | AA * | 500 |
Kratka maskująca | Króciec elastyczny | AS | 500 |
Króciec elastyczny | Kratka maskująca | SA | 500 |
Kratka maskująca | Króciec okrągły | AR | 500 |
Króciec okrągły | Kratka maskująca | RA | 500 |
Kratka maskująca | Rama przyłączna | AF | 305/500 |
Rama przyłączna | Kratka maskująca | FA | 500 |
* AA do klap FK2-EU jako klap transferowych z dopuszczeniem generalnego nadzoru budowlanego Z-6.50-2540 na terenie Niemiec.
Akcesoria 2 – Króciec elastyczny
Strona obsługowa | Strona zabudowy | Kod zamówieniowy | Długość obudowy |
---|---|---|---|
Króciec elastyczny | – | S0 | 305/500 |
– | Króciec elastyczny | 0S | 500 |
Króciec elastyczny | Króciec elastyczny | SS | 500 |
Króciec elastyczny | Kratka maskująca | SA | 500 |
Kratka maskująca | Króciec elastyczny | AS | 500 |
Króciec elastyczny | Króciec okrągły | SR | 500 |
Króciec okrągły | Króciec elastyczny | RS | 500 |
Króciec elastyczny | Rama przyłączna | SF | 305/500 |
Rama przyłączna | Króciec elastyczny | FS | 500 |
Akcesoria 2 - Rama przyłączna
Strona obsługowa | Strona zabudowy | Kod zamówieniowy | Długość obudowy |
---|---|---|---|
Rama przyłączna | – | F0 | 305/500 |
– | Rama przyłączna | 0F | 305/500 |
Rama przyłączna | Rama przyłączna | FF | 305/500 |
Rama przyłączna | Króciec elastyczny | FS | 500 |
Króciec elastyczny | Rama przyłączna | SF | 305/500 |
Rama przyłączna | Kratka maskująca | FA | 500 |
Kratka maskująca | Rama przyłączna | AF | 305/500 |
Rama przyłączna | Króciec okrągły | FR | 500 |
Króciec okrągły | Rama przyłączna | RF | 305/500 |
Akcesoria 2 - Króciec okrągły
Strona obsługowa | Strona zabudowy | Kod zamówieniowy | Długość obudowy |
---|---|---|---|
Króciec okrągły | – | R0 | 305/500 |
– | Króciec okrągły | 0R | 500 |
Króciec okrągły | Króciec okrągły | RR | 500 |
Króciec okrągły | Króciec elastyczny | RS | 500 |
Króciec elastyczny | Króciec okrągły | SR | 500 |
Króciec okrągły | Kratka maskująca | RA | 500 |
Kratka maskująca | Króciec okrągły | AR | 500 |
Króciec okrągły | Rama przyłączna | RF | 305/500 |
Rama przyłączna | Króciec okrągły | FR | 500 |
Wymiary [mm]
Wielkość nominalna | B×H | øD |
---|---|---|
200 | 200 × 200 | 198 |
250 | 250 × 250 | 248 |
300 | 300 × 300 | 248 |
350 | 350 × 350 | 313 |
400 | 400 × 400 | 398 |
450 | 450 × 450 | 448 |
500 | 500 × 500 | 498 |
550 | 550 × 550 | 498 |
600 | 600 × 600 | 558 |
650 | 650 × 650 | 628 |
700 | 700 × 700 | 628 |
750 | 750 × 750 | 708 |
800 | 800 × 800 | 798 |
Akcesoria 2 – Przedłużki
Uwaga:
Żaden element wyposażenia klapy nie może utrudniać ruchu przegrody odcinającej. Minimalna odległość pomiędzy krawędzią otwartej przegrody klapy a najbliższym elementem wyposażenia wynosi 50 mm.
Położenie otwartej przegrody [mm]
H | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
x | -204 | -179 | -154 | -129 | -104 | -79 | -54 | -29 * | -4 * | 21 * | 46 * | 71 * | 96 * | 121 * | 146 * |
y (1) | -8 * | 17 * | 42 * | 67 * | 92 * | 117 * | 142 * | 167 ** | 192 ** | 217 ** | 242 ** | 267 ** | 292 ** | 317 ** | 342 ** |
y (2) | -204 | -179 | -154 | -129 | -104 | -79 | -54 | -29 * | -4 * | 21 * | 46 * | 71 * | 96 * | 121 * | 146 * |
* Wymagana jedna przedłużka
** Wymagane dwie przedłużki
(1) L = 305 mm
(2) L = 500 mm
Lokalizacja przedłużek
L | H | Strona obsługowa | Strona zabudowy |
---|---|---|---|
305 | 100 – 400 | – | 195 |
305 | 405 – 800 | 195 | 2 × 195 |
500 | 100 – 400 | – | – |
500 | 405 – 800 | 195 | 195 |
Akcesoria - Wyłącznik krańcowy
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
Wyłącznik krańcowy do sygnalizacji położenia przegrody odcinającej ZAMKNIĘTA | Z01 |
Wyłącznik krańcowy do sygnalizacji położenia przegrody odcinającej OTWARTA | Z02 |
Wyłączniki krańcowe do sygnalizacji położenia przegrody odcinającej ZAMKNIĘTA lub OTWARTA | Z03 |
Akcesoria – Wyłącznik krańcowy w wykonaniu przeciwwybuchowym
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
Wyłącznik krańcowy do sygnalizacji położenia przegrody odcinającej ZAMKNIĘTA | Z01EX |
Wyłącznik krańcowy do sygnalizacji położenia przegrody odcinającej OTWARTA | Z02EX |
Wyłączniki krańcowe do sygnalizacji położenia przegrody odcinającej ZAMKNIĘTA lub OTWARTA | Z03EX |
Typ siłownika | Mechanizm wyzwalający | Etykiety | Temperatura otoczenia | Maksymalna prędkość przepływu powietrza |
---|---|---|---|---|
Mechanizm sprężyny | Element topikowy | II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db | -40 °C ≤ Ta ≤ +50 °C | 8 m/s |
Mechanizm sprężyny | Wyzwalacz termiczny i wyłącznik krańcowy | II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db | -20 °C ≤ Ta ≤ +50 °C | 8 m/s |
Akcesoria - Siłownik ze sprężyną powrotną
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
Siłownik ze sprężyną powrotną 230 V (Belimo) | Z43 |
Siłownik ze sprężyną powrotną 24 V (Belimo) | Z45 |
Siłownik ze sprężyną powrotną 24 V (Belimo) z modułem zasilająco sterującym BKN230-24-C-MP TR | Z60 |
Siłownik ze sprężyną powrotną 24 V (Belimo)z modułem zasilająco sterującym BKN230-24-C-MP TR i modułem sterującym BKS24-1 TR | Z61 |
Siłownik ze sprężyną powrotną 230 V (Siemens) | Z43S |
Siłownik ze sprężyną powrotną 24 V (Siemens) | Z45S |
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
ExMax-15-BF TR | ZEX1 |
RedMax-15-BF TR | ZEX3 |
Typ siłownika | Mechanizm wyzwalający | Etykiety | Temperatura otoczenia | Maksymalna prędkość przepływu powietrza |
---|---|---|---|---|
ExMax-15-BF TR | ExPro-TT * | II 2G Ex h IIC T6 Gb II 2D Ex h IIIC T80°C Db | -40 °C ≤ Ta ≤ +40 °C | 10 m/s |
ExMax-15-BF TR | ExPro-TT * | II 2G Ex h IIC T5 Gb II 2D Ex h IIIC T95°C Db | -40 °C ≤ Ta ≤ +50 °C | 10 m/s |
RedMax-15-BF TR | ExPro-TT * | II 3G Ex h IIC T6 Gc II 3D Ex h IIIC T80°C Dc | -40 °C ≤ Ta ≤ +40 °C | 10 m/s |
RedMax-15-BF TR | ExPro-TT * | II 3G Ex h IIC T5 Gc II 3D Ex h IIIC T95°C Dc | -40 °C ≤ Ta ≤ +50 °C | 10 m/s |
* Temperatura wyzwolenia 72 °C:
Akcesoria - Siłownik ze sprężyną powrotną i RM-O-3-D
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
Z siłownikiem ze sprężyną powrotną 230 V (Belimo) i zintegrowanym czujnikiem dymu typu RM-O-3-D | Z43RM1 |
Z siłownikiem ze sprężyną powrotną 24 V (Belimo) i zintegrowanym czujnikiem dymu typu RM-O-3-D | Z45RM1 |
Z siłownikiem ze sprężyną powrotną 230 V (Siemens) i zintegrowanym czujnikiem dymu typu RM-O-3-D | Z43RMS1 |
Z siłownikiem ze sprężyną powrotną 24 V (Siemens) i zintegrowanym czujnikiem dymu typu RM-O-3-D | Z45RMS1 |
1 Gdy klapa nie jest połączona z przewodami wymagane są obustronne kratki maskujące. Klapa z siłownikiem ze sprężyną powrotną, kanałowym czujnikiem dymu RM-O-3-D i obustronnymi kratkami maskującymi do zastosowania jako klapa transferowa zgodnie z dopuszczeniem Z-6.50-2540.
Kanałowy czujnik dymu może być zamontowany po stronie obsługowej i po stronie zabudowy.
Akcesoria – Siłownik ze sprężyną powrotną i TROXNETCOM
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
Siłownik ze sprężyną powrotną 24 V, i AS-EM | ZA07 |
Siłownik ze sprężyną powrotną 24 V, RM-O-3-D i AS-EM | ZA12 |
Siłownik ze sprężyną powrotną 24 V i MB-BAC-WA1/2 | ZB01 |
Siłownik ze sprężyną powrotną 24 V i LON-WA1/B3 | ZL09 |
Siłownik ze sprężyną powrotną 24 V i WA1/B3-AD | ZL10 |
Siłownik ze sprężyną powrotną 24 V i WA1/B3-AD230 | ZL11 |
Siłownik ze sprężyną powrotną 24 V, i TNC-Linkbox | ZA14 |
Siłownik ze sprężyną powrotną 24 V i MB-BAC-WA1/2 | ZB01 |
Akcesoria – Siłownikiem ze sprężyną powrotną w wykonaniu przeciwwybuchowym i TROXNETCOM
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
ExMax-15-BF TR i AS-EM/C | ZEX2 |
RedMax-15-BF TR i AS-EM/C | ZEX4 |
Akcesoria - Kanałowe czujniki dymu
Wyposażenie dodatkowe | Kod zamówieniowy |
---|---|
Kanałowy czujnik dymu | RM-O-3-D |
Kanałowy czujnik dymu | RM-O-VS-D |
Czujniki dymu są wyposażeniem dodatkowym i mogą być dostarczane osobno.
RM-O-3-D mogą być również dostarczane zamontowane i okablowane z klapami FK2-EU do standardowego zastosowania.
podziel stronę
Poleć stronę
Poleć stronę przesyłając link e-mailem.
podziel stronę
Dziękujemy za polecenie strony!
Twoje polecenie strony zostało wysłane.
Kontakt
We are here for you
Proszę wpisać treść wiadomości i określić typ prośby
Tel.: +48 22 737 18 58
Kontakt
Dziękujemy za przesłanie wiadomości!
Twoja wiadomość została przesłana. Odpowiemy najszybciej jak to będzie możliwe.
Skontaktujemy się z Państwem najszybciej jak to będzie możliwe.
W przypadku pytań dotyczących produktów lub usług prosimy o kontakt:
Tel.: +48 22 737 18 58
Kontakt
We are here for you
Proszę wpisać treść wiadomości i określić typ prośby
Tel.: +48 22 737 18 58
Kontakt
Dziękujemy za przesłanie wiadomości!
Twoja wiadomość została przesłana. Odpowiemy najszybciej jak to będzie możliwe.
Skontaktujemy się z Państwem najszybciej jak to będzie możliwe.
W przypadku pytań dotyczących produktów lub usług prosimy o kontakt:
Tel.: +48 22 737 18 58
