TDF

O niskim poziomie mocy akustycznej do pomieszczeń komfortu, z ustawionymi na stałe kierownicami powietrza

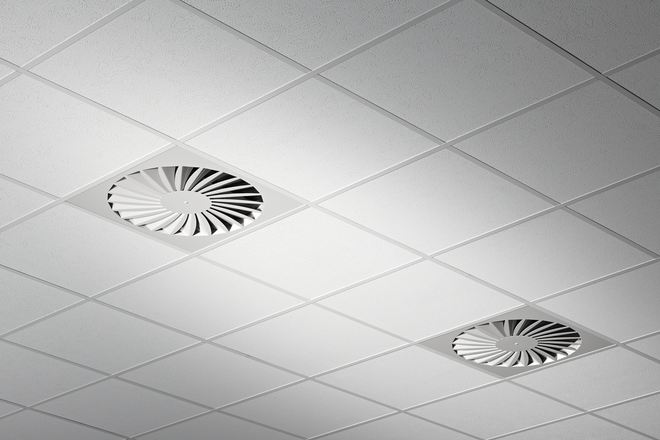

Okrągłe i kwadratowe sufitowe nawiewniki wirowe

  • Wielkości nominalne 300, 400, 500, 600, 625
  • Zakres strumieni objętości powietrza 10 – 295 l/s lub 36 – 1026 m³/h
  • Płyta czołowa nawiewnika z blachy stalowej ocynkowanej, lakierowana proszkowo
  • Do nawiewu i wywiewu powietrza
  • Do stałych i zmiennych strumieni objętości powietrza
  • Do wszystkich typów sufitów, w wykonaniu z dodatkowo poszerzoną ramką okalającą również do montażu swobodnie podwieszonego
  • Wynikiem wysokiej indukcji jest gwałtowny spadek różnicy temperatury i prędkości powietrza
  • Zalecany do pomieszczeń komfortu


Opcjonalne wyposażenie i akcesoria

  • Płyta czołowa nawiewnika dostępna w kolorze z palety RAL CLASSIC
  • Poziome lub pionowe podłączenie przewodu
  • Skrzynka rozprężna z przepustnicą ustawianą cięgnami oraz końcówką do pomiaru ciśnienia

TDF-SA-Q-Z 00133169_0


  • Zastosowanie
  • Opis

Zastosowanie

  • Sufitowe nawiewniki wirowe typu TDF-SilentAIR stosowane są do nawiewu i wywiewu powietrza w pomieszczeniach komfortu
  • Atrakcyjny element wystroju wnętrz dla właścicieli budynków i architektów o wysokich wymaganiach estetycznych
  • Poziomy, wirowy nawiew powietrza w systemach wentylacji mieszającej
  • Efektywne zawirowanie generuje wysoki poziom indukcji, tym samym szybką redukcję różnicy temperatury i prędkości powietrza (nawiew powietrza)
  • Do stałych i zmiennych strumieni objętości powietrza
  • Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –12 do +10 K
  • Do pomieszczeń o wysokości do 4 m (niższa krawędź sufitu podwieszonego)
  • Do wszystkich systemów sufitowych
  • Wariant z dodatkową ramką okalającą płytę czołową, do montażu swobodnie podwieszonego (do nawiewu)

Cechy charakterystyczne

  • Niski poziom mocy akustycznej, doskonałe do pomieszczeń komfortu
  • Kierownice ustawione na stałe
  • Do wszystkich typów sufitów, w wykonaniu z dodatkowo poszerzoną ramką okalającą również do montażu swobodnie podwieszonego
  • Poziome lub pionowe podłączenie przewodu

Wielkości nominalne

  • 300, 400, 500, 600, 625

Zastosowanie

  • Sufitowe nawiewniki wirowe typu TDF-SilentAIR stosowane są do nawiewu i wywiewu powietrza w pomieszczeniach komfortu
  • Atrakcyjny element wystroju wnętrz dla właścicieli budynków i architektów o wysokich wymaganiach estetycznych
  • Poziomy, wirowy nawiew powietrza w systemach wentylacji mieszającej
  • Efektywne zawirowanie generuje wysoki poziom indukcji, tym samym szybką redukcję różnicy temperatury i prędkości powietrza (nawiew powietrza)
  • Do stałych i zmiennych strumieni objętości powietrza
  • Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –12 do +10 K
  • Do pomieszczeń o wysokości do 4 m (niższa krawędź sufitu podwieszonego)
  • Do wszystkich systemów sufitowych
  • Wariant z dodatkową ramką okalającą płytę czołową, do montażu swobodnie podwieszonego (do nawiewu)

Cechy charakterystyczne

  • Niski poziom mocy akustycznej, doskonałe do pomieszczeń komfortu
  • Kierownice ustawione na stałe
  • Do wszystkich typów sufitów, w wykonaniu z dodatkowo poszerzoną ramką okalającą również do montażu swobodnie podwieszonego
  • Poziome lub pionowe podłączenie przewodu

Wielkości nominalne

  • 300, 400, 500, 600, 625

Warianty wykonania

  • TDF-SA-Q: Kwadratowa płyta czołowa
  • TDF-SA-R: Okrągła płyta czołowa
  • TDF-SA-*-Z: Nawiew powietrza
  • TDF-SA-*-A: Wywiew powietrza


Podłączenie

  • H: Poziome podłączenie króćca
  • V: Pionowe podłączenie króćca

Cechy charakterystyczne

  • Okrągła lub kwadratowa płyta czołowa
  • Płyta czołowa z ustawionymi na stałe kierownicami powietrza
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza

Wyposażenie

  • M: Przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • MN: Opcjonalne króćce do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami do bilansowania strumienia objętości powietrza

Akcesoria

  • Uszczelka wargowa

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

Materiały

  • Płyta czołowa nawiewnika z blachy stalowej ocynkowanej
  • V, H: Skrzynka rozprężna z poprzeczką wykonana z blachy stalowej ocynkowanej
  • Uszczelka wargowa wykonana z gumy
  • Płyta czołowa nawiewnika lakierowana na biało RAL 9010
  • P1: Lakierowane proszkowo, dowolny kolor RAL CLASSIC

Normy i wytyczne

  • Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą PN-EN ISO 5135

Konserwacja

  • Elementy bezobsługowe, konstrukcja i materiały nie podlegają zużyciu
  • Inspekcja i czyszczenie zgodnie z VDI 6022

Warianty wykonania

  • TDF-SA-Q: Kwadratowa płyta czołowa
  • TDF-SA-R: Okrągła płyta czołowa
  • TDF-SA-*-Z: Nawiew powietrza
  • TDF-SA-*-A: Wywiew powietrza


Podłączenie

  • H: Poziome podłączenie króćca
  • V: Pionowe podłączenie króćca

Cechy charakterystyczne

  • Okrągła lub kwadratowa płyta czołowa
  • Płyta czołowa z ustawionymi na stałe kierownicami powietrza
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza

Wyposażenie

  • M: Przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • MN: Opcjonalne króćce do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami do bilansowania strumienia objętości powietrza

Akcesoria

  • Uszczelka wargowa

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

Materiały

  • Płyta czołowa nawiewnika z blachy stalowej ocynkowanej
  • V, H: Skrzynka rozprężna z poprzeczką wykonana z blachy stalowej ocynkowanej
  • Uszczelka wargowa wykonana z gumy
  • Płyta czołowa nawiewnika lakierowana na biało RAL 9010
  • P1: Lakierowane proszkowo, dowolny kolor RAL CLASSIC

Normy i wytyczne

  • Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą PN-EN ISO 5135

Konserwacja

  • Elementy bezobsługowe, konstrukcja i materiały nie podlegają zużyciu
  • Inspekcja i czyszczenie zgodnie z VDI 6022

Informacje techniczne

Funkcja, Dane techniczne, Szybki dobór, Tekst do specyfikacji

  • Funkcja
  • Dane techniczne
  • Szybki dobór
  • Tekst do specyfikacji

Zasada działania

Sufitowe nawiewniki wirowe w systemach klimatyzacji tworzą wirowy strumień powietrza nawiewanego do pomieszczenia. Na skutek wysokiej indukcji powietrza prędkość strumienia oraz różnica temperatury pomiędzy nawiewanym powietrzem, a powietrzem w pomieszczeniu gwałtownie maleje. Wirowe nawiewniki sufitowe pozwalają na realizację dużych strumieni objętości powietrza. Wynikiem jest wentylacja mieszająca w obszarach komfortu, dobre wymieszanie powietrza w pomieszczeniu, z bardzo małą turbulencją w strefie przebywania ludzi.

Nawiewniki wirowe TDF mają ustawione na stałe kierownice powietrza. Poziomy, promieniowy wypływ powietrza. Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –12 do +10 K.

Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza ułatwia proces uruchomienia. Końcówka do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami (opcjonalnie) umożliwiają bilansowanie strumieni objętości powietrza po zamontowaniu.

W celu uzyskania estetycznego, jednolitego wyglądu pomieszczenia nawiewniki TDF mogą być również stosowane do wywiewu.

Zasada działania

Sufitowe nawiewniki wirowe w systemach klimatyzacji tworzą wirowy strumień powietrza nawiewanego do pomieszczenia. Na skutek wysokiej indukcji powietrza prędkość strumienia oraz różnica temperatury pomiędzy nawiewanym powietrzem, a powietrzem w pomieszczeniu gwałtownie maleje. Wirowe nawiewniki sufitowe pozwalają na realizację dużych strumieni objętości powietrza. Wynikiem jest wentylacja mieszająca w obszarach komfortu, dobre wymieszanie powietrza w pomieszczeniu, z bardzo małą turbulencją w strefie przebywania ludzi.

Nawiewniki wirowe TDF mają ustawione na stałe kierownice powietrza. Poziomy, promieniowy wypływ powietrza. Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –12 do +10 K.

Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza ułatwia proces uruchomienia. Końcówka do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami (opcjonalnie) umożliwiają bilansowanie strumieni objętości powietrza po zamontowaniu.

W celu uzyskania estetycznego, jednolitego wyglądu pomieszczenia nawiewniki TDF mogą być również stosowane do wywiewu.


Wielkości nominalne

300, 400, 500, 600, 625 mm

Minimalny strumień objętości powietrza, przy ΔtZ = –6 K

10 – 42 l/s lub 36 – 151 m³/h

Maksymalny strumień objętości powietrza, przy LWA ≅ 50 dB(A)

80 – 285 l/s lub 288 – 1026 m³/h

Różnica temperatury pomiędzy nawiewem powietrza, a powietrzem w pomieszczeniu

–12 do +10 K


Tabele szybkiego doboru zawierają poziomy mocy akustycznej oraz strat ciśnienia dla różnych strumieni objętości powietrza.

Minimalny strumień objętości powietrza dotyczy nawiewu powietrza do pomieszczenia przy różnicy temperatury -6 K.

Maksymalny strumień objętości powietrza, przy którym poziom mocy akustycznej wynosi ok. 50 dB (A), przy przepustnicy ustawionej w położeniu 0°.

Dobór urządzeń dla innych parametrów może być szybko i precyzyjnie przeprowadzony w programie Easy Product Finder.

Tabele szybkiego doboru zawierają poziomy mocy akustycznej oraz strat ciśnienia dla różnych strumieni objętości powietrza.

Minimalny strumień objętości powietrza dotyczy nawiewu powietrza do pomieszczenia przy różnicy temperatury -6 K.

Maksymalny strumień objętości powietrza, przy którym poziom mocy akustycznej wynosi ok. 50 dB (A), przy przepustnicy ustawionej w położeniu 0°.

Dobór urządzeń dla innych parametrów może być szybko i precyzyjnie przeprowadzony w programie Easy Product Finder.


TDF-SA-Q-Z-H (nawiew powietrza), poziom mocy akustycznej i strata ciśnienia

Wielkość nominalna V Położenie przepustnicy
Wielkość nominalna V 45° 90°
Wielkość nominalna V Δpt LWA Δpt LWA Δpt LWA
Wielkość nominalna l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

10

36

1

<15

1

<15

2

<15

300

35

126

14

27

16

26

29

26

300

60

216

40

40

46

39

86

41

300

80

288

71

50

83

49

153

53

400

18

65

1

<15

1

<15

3

<15

400

65

234

13

24

17

22

34

24

400

115

414

40

39

52

39

107

41

400

160

576

76

50

101

51

206

52

500

27

97

1

<15

2

<15

5

<15

500

80

288

12

23

16

22

47

26

500

135

486

34

37

45

37

134

43

500

195

702

71

50

95

51

280

56

600, 625

42

151

2

<15

2

<15

5

<15

600, 625

115

414

12

23

16

22

39

26

600, 625

185

666

32

38

41

36

101

41

600, 625

260

936

62

50

82

49

200

52


TDF-SA-R-Z-H (nawiew powietrza), poziom mocy akustycznej i strata ciśnienia

Wielkość nominalna V Położenie przepustnicy
Wielkość nominalna V 45° 90°
Wielkość nominalna V Δpt LWA Δpt LWA Δpt LWA
Wielkość nominalna l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

10

36

1

<15

1

<15

2

<15

300

40

144

17

29

20

28

38

28

300

70

252

53

45

63

45

118

45

300

80

288

70

50

82

51

154

51

400

18

65

1

<15

1

<15

3

<15

400

65

234

12

23

15

22

35

24

400

115

414

39

38

45

38

110

41

400

160

576

76

50

88

50

212

51

500

27

97

1

<15

2

<15

5

<15

500

90

324

15

23

22

24

58

28

500

155

558

45

39

65

40

171

45

500

201

724

75

50

108

50

287

55

600, 625

42

151

2

<15

2

<15

5

<15

600, 625

130

468

16

26

21

25

50

30

600, 625

215

774

43

41

56

40

137

46

600, 625

265

954

65

50

86

48

208

53


TDF-SA-*-Z-V (nawiew powietrza), poziom mocy akustycznej i strata ciśnienia

Wielkość nominalna V Położenie przepustnicy
Wielkość nominalna V 45° 90°
Wielkość nominalna V Δpt LWA Δpt LWA Δpt LWA
Wielkość nominalna l/s m³/h Pa dB(A) Pa dB(A) Pa dB(A)

300

10

36

1

<15

1

<15

2

<15

300

35

126

14

26

16

25

29

25

300

60

216

40

40

46

39

85

40

300

80

288

71

50

83

50

153

51

400

18

65

1

<15

1

<15

3

<15

400

65

234

12

23

16

25

35

24

400

115

414

39

39

50

40

110

42

400

155

558

71

50

91

51

200

53

500

27

97

1

<15

2

<15

5

<15

500

80

288

12

23

16

25

46

28

500

130

468

31

37

42

39

121

44

500

180

648

59

50

81

53

232

55

600, 625

42

151

2

<15

2

<15

5

<15

600, 625

115

414

13

26

19

28

42

32

600, 625

185

666

35

41

48

44

108

48

600, 625

230

828

54

49

74

52

166

57


Wirowy nawiewnik sufitowy z kwadratową lub okrągłą płytą czołową. Wariant nawiewny i wywiewny, do pomieszczeń komfortu. Płyta czołowa z ustawionymi na stałe kierownicami do poziomego, wirowego wypływu powietrza, wywołującego wysoką indukcję. Do montażu we wszystkich typach sufitów podwieszonych.

Gotowy do montażu element składający się z płyty czołowej nawiewnika i skrzynki rozprężnej z poziomym lub pionowym podłączeniem i otworami lub uchwytami do podwieszenia.

Płyta czołowa nawiewnika przymocowana jest za pomocą śruby centralnej do poprzeczki w skrzynce rozprężnej.

Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180

Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą PN-EN ISO 5135.

Cechy charakterystyczne

  • Niski poziom mocy akustycznej, doskonałe do pomieszczeń komfortu
  • Kierownice ustawione na stałe
  • Do wszystkich typów sufitów, w wykonaniu z dodatkowo poszerzoną ramką okalającą również do montażu swobodnie podwieszonego
  • Poziome lub pionowe podłączenie przewodu

Materiały

  • Płyta czołowa nawiewnika z blachy stalowej ocynkowanej
  • V, H: Skrzynka rozprężna z poprzeczką wykonana z blachy stalowej ocynkowanej
  • Uszczelka wargowa wykonana z gumy
  • Płyta czołowa nawiewnika lakierowana na biało RAL 9010
  • P1: Lakierowane proszkowo, dowolny kolor RAL CLASSIC

Dane techniczne

  • Wielkości nominalne: 300, 400, 500, 600, 625 mm
  • Minimalny strumień objętości powietrza, przy ΔtZ = –6 K: 10 – 42 l/s lub 36 – 151 m³/h
  • Maksymalny strumień objętości powietrza, przy LWA ≅ 50 dB(A): 80 – 285 l/s lub 288 – 1026 m³/h
  • Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –12 do +10 K

Parametry

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Poziom mocy akustycznej

  • LWA _______________________ [dB(A)]

Wirowy nawiewnik sufitowy z kwadratową lub okrągłą płytą czołową. Wariant nawiewny i wywiewny, do pomieszczeń komfortu. Płyta czołowa z ustawionymi na stałe kierownicami do poziomego, wirowego wypływu powietrza, wywołującego wysoką indukcję. Do montażu we wszystkich typach sufitów podwieszonych.

Gotowy do montażu element składający się z płyty czołowej nawiewnika i skrzynki rozprężnej z poziomym lub pionowym podłączeniem i otworami lub uchwytami do podwieszenia.

Płyta czołowa nawiewnika przymocowana jest za pomocą śruby centralnej do poprzeczki w skrzynce rozprężnej.

Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180

Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą PN-EN ISO 5135.

Cechy charakterystyczne

  • Niski poziom mocy akustycznej, doskonałe do pomieszczeń komfortu
  • Kierownice ustawione na stałe
  • Do wszystkich typów sufitów, w wykonaniu z dodatkowo poszerzoną ramką okalającą również do montażu swobodnie podwieszonego
  • Poziome lub pionowe podłączenie przewodu

Materiały

  • Płyta czołowa nawiewnika z blachy stalowej ocynkowanej
  • V, H: Skrzynka rozprężna z poprzeczką wykonana z blachy stalowej ocynkowanej
  • Uszczelka wargowa wykonana z gumy
  • Płyta czołowa nawiewnika lakierowana na biało RAL 9010
  • P1: Lakierowane proszkowo, dowolny kolor RAL CLASSIC

Dane techniczne

  • Wielkości nominalne: 300, 400, 500, 600, 625 mm
  • Minimalny strumień objętości powietrza, przy ΔtZ = –6 K: 10 – 42 l/s lub 36 – 151 m³/h
  • Maksymalny strumień objętości powietrza, przy LWA ≅ 50 dB(A): 80 – 285 l/s lub 288 – 1026 m³/h
  • Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: –12 do +10 K

Parametry

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Poziom mocy akustycznej

  • LWA _______________________ [dB(A)]

00126182_0.

 Type
TDF-SA       Swirl diffuser

 Construction style
R       Circular
Q       Square

 System
Z       Supply air
A       Extract air

 Connection
H       Horizontal
V       Vertical



 Damper blade for volume flow rate balancing
       No entry: without damper blade
M       With damper blade
MN       With cords and pressure tap (only for connection type H)

 Accessories
       No entry: without accessories
L       With lip seal

 Nominal size [mm]
300
400
500
600
625

 Exposed surface
       No entry: powder-coated RAL 9010, pure white
P1       Powder-coated, specify RAL CLASSIC colour

       Gloss level
       RAL 9010 50 %
       RAL 9006 30 %
       All other RAL colours 70 %

Warianty wykonania, Wymiary i ciężary, Szczegóły produktu

  • Warianty wykonania
  • Wymiary i ciężary
  • Szczegóły produktu

TDF-SA-Q-*-H

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z kwadratową płytą czołową
  • Ze skrzynką rozprężną z poziomym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Kwadratowa płyta czołowa
  • Skrzynka rozprężna z poziomym podłączeniem króćca
  • Kwadratowy otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Opcjonalne króćce do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-Q-*-V

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z kwadratową płytą czołową
  • Ze skrzynką rozprężną z pionowym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Kwadratowa płyta czołowa
  • Skrzynka rozprężna z pionowym podłączeniem króćca
  • Okrągły otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-R-*-H

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z okrągłą płytą czołową
  • Ze skrzynką rozprężną z poziomym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Okrągła płyta czołowa
  • Skrzynka rozprężna z poziomym podłączeniem króćca
  • Okrągły otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Opcjonalne króćce do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-R-*-V

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z okrągłą płytą czołową
  • Ze skrzynką rozprężną z pionowym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Okrągła płyta czołowa
  • Skrzynka rozprężna z pionowym podłączeniem króćca
  • Okrągły otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-Q-*-H

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z kwadratową płytą czołową
  • Ze skrzynką rozprężną z poziomym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Kwadratowa płyta czołowa
  • Skrzynka rozprężna z poziomym podłączeniem króćca
  • Kwadratowy otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Opcjonalne króćce do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-Q-*-V

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z kwadratową płytą czołową
  • Ze skrzynką rozprężną z pionowym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Kwadratowa płyta czołowa
  • Skrzynka rozprężna z pionowym podłączeniem króćca
  • Okrągły otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-R-*-H

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z okrągłą płytą czołową
  • Ze skrzynką rozprężną z poziomym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Okrągła płyta czołowa
  • Skrzynka rozprężna z poziomym podłączeniem króćca
  • Okrągły otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Opcjonalne króćce do pomiaru ciśnienia i przepustnica regulacyjna z cięgnami do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-R-*-V

Zaprojektowane aby zapewnić wysoki komfort

Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki.

Wariant

  • Nawiewnik sufitowy, wirowy z okrągłą płytą czołową
  • Ze skrzynką rozprężną z pionowym podłączeniem króćca

Wielkości nominalne

  • 300, 400, 500, 600, 625

Cechy charakterystyczne

  • Okrągła płyta czołowa
  • Skrzynka rozprężna z pionowym podłączeniem króćca
  • Okrągły otwór do montażu płyty czołowej nawiewnika
  • Element wyrównujący zapewniający równomierny przepływ powietrza przez płytę czołową (tylko nawiew)
  • Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką
  • Opcjonalna przepustnica regulacyjna do bilansowania strumienia objętości powietrza
  • Uszczelka wargowa (opcjonalnie)

Cechy konstrukcyjne

  • Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN 13180
  • Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką)

TDF-SA-Q-*-H

Ciężary podano dla wariantu nawiewnego

TDF-SA-Q-*-V

Ciężary podano dla wariantu nawiewnego

TDF-SA-R-*-H

Ciężary podano dla wariantu nawiewnego

TDF-SA-R-*-V

Ciężary podano dla wariantu nawiewnego

Ciężary podano dla wariantu nawiewnego

Ciężary podano dla wariantu nawiewnego

Ciężary podano dla wariantu nawiewnego

Ciężary podano dla wariantu nawiewnego

TDF-QTDF-R

Przykłady zastosowania, Szczegóły montażu, Uruchomienie, Podstawowe informacje i oznaczenia

  • Przykłady zastosowania
  • Szczegóły montażu
  • Uruchomienie
  • Podstawowe informacje i oznaczenia

Montaż i uruchomienie

  • Zalecane do montażu w pomieszczeniach o wysokości do 4.00 m
  • Montaż zlicowany z sufitem
  • Montaż swobodnie podwieszony tylko z dodatkową ramką wokół płyty czołowej (nawiew powietrza)
  • Poziome lub pionowe podłączenie przewodu
  • Jeśli istnieje konieczność należy zbilansować strumienie objętości powietrza za pomocą przepustnicy regulacyjnej


Rysunki schematyczne przedstawiające sposoby montażu

Montaż i uruchomienie

  • Zalecane do montażu w pomieszczeniach o wysokości do 4.00 m
  • Montaż zlicowany z sufitem
  • Montaż swobodnie podwieszony tylko z dodatkową ramką wokół płyty czołowej (nawiew powietrza)
  • Poziome lub pionowe podłączenie przewodu
  • Jeśli istnieje konieczność należy zbilansować strumienie objętości powietrza za pomocą przepustnicy regulacyjnej


Rysunki schematyczne przedstawiające sposoby montażu

Utrzymywanie zbilansowanych strumieni objętości powietrza

Gdy regulator przepływu zamontowany jest na wspólnym przewodzie zasilającym kilka nawiewników może okazać się niezbędne zrównoważenie ich przepływów.

  • Nawiewnik sufitowy z uniwersalną skrzynką rozprężną i przepustnicą regulacyjną (wariant -M): płytę czołową nawiewnika można zdemontować i ustawić przepustnicę w dowolnym położeniu od 0 do 90°
  • Nawiewnik sufitowy z uniwersalną skrzynką rozprężną, króćcami do pomiaru ciśnienia i przepustnicą regulacyjną (wariant -MN): nie ma konieczności demontażu płyty czołowej nawiewnika, przepustnicę można ustawić za pomocą dwóch cięgien (białe i zielone)

Pomiar strumienia objętości powietrza

Nawiewnik sufitowy z uniwersalną skrzynką rozprężną i końcówką do pomiaru ciśnienia (wariant -MN) i przepustnicą regulacyjną z cięgnami do bilansowania strumienia objętości powietrza w miejscu montażu.

  • Podłączyć rurkę pomiarową do cyfrowego manometru
  • Odczytać wartość ciśnienia
  • Odczytać strumień objętości powietrza z charakterystyk lub obliczyć
  • Jeżeli to konieczne ustawić przepustnicę za pomocą cięgien


Charakterystyki dołączone są do każdej skrzynki rozprężnej AK-Uni.

Utrzymywanie zbilansowanych strumieni objętości powietrza

Gdy regulator przepływu zamontowany jest na wspólnym przewodzie zasilającym kilka nawiewników może okazać się niezbędne zrównoważenie ich przepływów.

  • Nawiewnik sufitowy z uniwersalną skrzynką rozprężną i przepustnicą regulacyjną (wariant -M): płytę czołową nawiewnika można zdemontować i ustawić przepustnicę w dowolnym położeniu od 0 do 90°
  • Nawiewnik sufitowy z uniwersalną skrzynką rozprężną, króćcami do pomiaru ciśnienia i przepustnicą regulacyjną (wariant -MN): nie ma konieczności demontażu płyty czołowej nawiewnika, przepustnicę można ustawić za pomocą dwóch cięgien (białe i zielone)

Pomiar strumienia objętości powietrza

Nawiewnik sufitowy z uniwersalną skrzynką rozprężną i końcówką do pomiaru ciśnienia (wariant -MN) i przepustnicą regulacyjną z cięgnami do bilansowania strumienia objętości powietrza w miejscu montażu.

  • Podłączyć rurkę pomiarową do cyfrowego manometru
  • Odczytać wartość ciśnienia
  • Odczytać strumień objętości powietrza z charakterystyk lub obliczyć
  • Jeżeli to konieczne ustawić przepustnicę za pomocą cięgien


Charakterystyki dołączone są do każdej skrzynki rozprężnej AK-Uni.

Główne wymiary

ØD [mm]

Zewnętrzna średnica króćca

ØD₁ [mm]

Zewnętrzna średnica płyty czołowej nawiewnika

ØD₂ [mm]

Średnica okrągłej aktywnej części nawiewnika

ØD₃ [mm]

Średnica okrągłej skrzynki rozprężnej

□Q₁ [mm]

Zewnętrzny wymiar kwadratowej płyty czołowej nawiewnika

□Q₂ [mm]

Wymiary kwadratowej aktywnej części nawiewnika

□Q₃ [mm]

Wymiary kwadratowej skrzynki rozprężnej

H₁ [mm]

Odległość (wysokość) od dolnej krawędzi sufitu podwieszonego do dolnej krawędzi płyty czołowej nawiewnika

H₂ [mm]

Wysokość nawiewnika sufitowego ze skrzynką rozprężną, od dolnej krawędzi sufitu podwieszonego do górnej krawędzi króćca

H₃ [mm]

Wysokość nawiewnika sufitowego ze skrzynką rozprężną, od dolnej krawędzi sufitu podwieszonego do górnej krawędzi skrzynki rozprężnej lub króćca

A [mm]

Położenie króćca, zdefiniowane jako odległość od osi króćca do dolnej krawędzi sufitu podwieszonego

C [mm]

Długość króćca

m [kg]

Ciężar

Oznaczenia

LWA [dB(A)]

Poziom mocy akustycznej szumów przepływu w skali A

V [m³/h] i [l/s]

Strumień objętości powietrza

Δtz [K]

Różnica temperatury pomiędzy powietrzem nawiewanym a pomieszczeniem, tzn. temperatura powietrza nawiewanego minus temperatura powietrza w pomieszczeniu

Δpt [Pa]

Strata ciśnienia

Aeff [m²]

Efektywna powierzchnia wypływu


Wszystkie poziomy mocy akustycznej odniesione do 1 pW.

Główne wymiary

ØD [mm]

Zewnętrzna średnica króćca

ØD₁ [mm]

Zewnętrzna średnica płyty czołowej nawiewnika

ØD₂ [mm]

Średnica okrągłej aktywnej części nawiewnika

ØD₃ [mm]

Średnica okrągłej skrzynki rozprężnej

□Q₁ [mm]

Zewnętrzny wymiar kwadratowej płyty czołowej nawiewnika

□Q₂ [mm]

Wymiary kwadratowej aktywnej części nawiewnika

□Q₃ [mm]

Wymiary kwadratowej skrzynki rozprężnej

H₁ [mm]

Odległość (wysokość) od dolnej krawędzi sufitu podwieszonego do dolnej krawędzi płyty czołowej nawiewnika

H₂ [mm]

Wysokość nawiewnika sufitowego ze skrzynką rozprężną, od dolnej krawędzi sufitu podwieszonego do górnej krawędzi króćca

H₃ [mm]

Wysokość nawiewnika sufitowego ze skrzynką rozprężną, od dolnej krawędzi sufitu podwieszonego do górnej krawędzi skrzynki rozprężnej lub króćca

A [mm]

Położenie króćca, zdefiniowane jako odległość od osi króćca do dolnej krawędzi sufitu podwieszonego

C [mm]

Długość króćca

m [kg]

Ciężar

Oznaczenia

LWA [dB(A)]

Poziom mocy akustycznej szumów przepływu w skali A

V [m³/h] i [l/s]

Strumień objętości powietrza

Δtz [K]

Różnica temperatury pomiędzy powietrzem nawiewanym a pomieszczeniem, tzn. temperatura powietrza nawiewanego minus temperatura powietrza w pomieszczeniu

Δpt [Pa]

Strata ciśnienia

Aeff [m²]

Efektywna powierzchnia wypływu


Wszystkie poziomy mocy akustycznej odniesione do 1 pW.

Pobranie

informacje o produkcie

podziel stronę

Poleć stronę

Poleć stronę przesyłając link e-mailem.

Pola oznaczone (*) są wymagane.

podziel stronę

Dziękujemy za polecenie strony!

Twoje polecenie strony zostało wysłane.


Kontakt

We are here for you

Visual contact Visual contact

Proszę wpisać treść wiadomości i określić typ prośby
Tel.: +48 22 737 18 58 | Fax: +48 22 737 18 59

Pola oznaczone (*) są wymagane.

Kontakt

Dziękujemy za przesłanie wiadomości!

Visual contact Visual contact

Twoja wiadomość została przesłana. Odpowiemy najszybciej jak to będzie możliwe.
Skontaktujemy się z Państwem najszybciej jak to będzie możliwe.
W przypadku pytań dotyczących produktów lub usług prosimy o kontakt:
Tel.: +48 22 737 18 58 | Fax: +48 22 737 18 59

Kontakt

We are here for you

Visual contact Visual contact

Proszę wpisać treść wiadomości i określić typ prośby
Tel.: +48 22 737 18 58 | Fax: +48 22 737 18 59

Attachment (max. 10MB)

Pola oznaczone (*) są wymagane.

Kontakt

Dziękujemy za przesłanie wiadomości!

Visual contact Visual contact

Twoja wiadomość została przesłana. Odpowiemy najszybciej jak to będzie możliwe.
Skontaktujemy się z Państwem najszybciej jak to będzie możliwe.
W przypadku pytań dotyczących produktów lub usług prosimy o kontakt:
Tel.: +48 22 737 18 58 | Fax: +48 22 737 18 59
